很多小伙伴们为了提升设计作品的逼格，在设计展示图上打上各种圈圈，让简单的图形，看起来高端上档次。

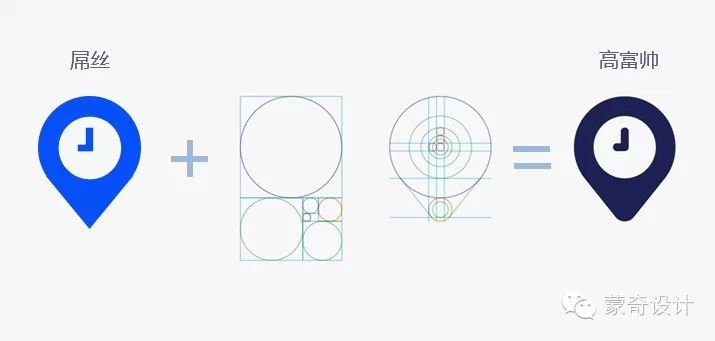

有的时候，屌丝与高富帅，仅一 「圈」 之遥。

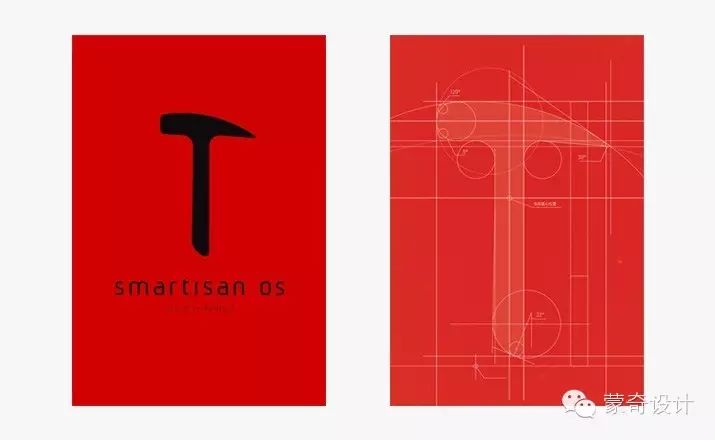

还有一种普遍的现象，一个标准简洁的 logo 诞生之初，总会被外行人鄙视嘲笑吐槽，当设计师发布了线框图 （手稿之后），又会被一边倒的人评价认真，专业。锤子的 logo 发布之初亦是如此
为何辅助线能提升作品档次？
其实这些线线圈圈都是设计的手工作业时代玩剩下的东西，计算机设计时代，无需用笔、圆规、尺，工业及平面师设计用 CAD 轻松解决。大多互联网设计师非工业\平面设计科班出身，在平时的业务中，也几乎很少能接触到。但仍有人迷恋他，无外乎几个原因：
1. 使设计成品有数理依据，设计元素之间都不是各自独立存在的，一定有某种视觉上的关联、透视、对齐，哪怕最终结果是错乱无序的。
2. 有规范性的数据便于扩展，兼容到各个场景的应用，或者对其他附属产品及应用制定规则及指导。
3. 显得专业、牛逼。
其实第三点才是大部分人的初衷，包括小编。我们工作中常常遇到需求方或外行对一些简洁的设计嗤之以鼻，不尊重你的劳动成果。一张有精密数字计算的线稿草图便成了过 （装） 搞 （B） 利器。之前提到的锤子 logo 就是个很好的例子。
标识制图方法
或者说是图标制图，一个原理。平面及工业设计领域里很基础的东西。常见的有两种：
1. 坐标制图法

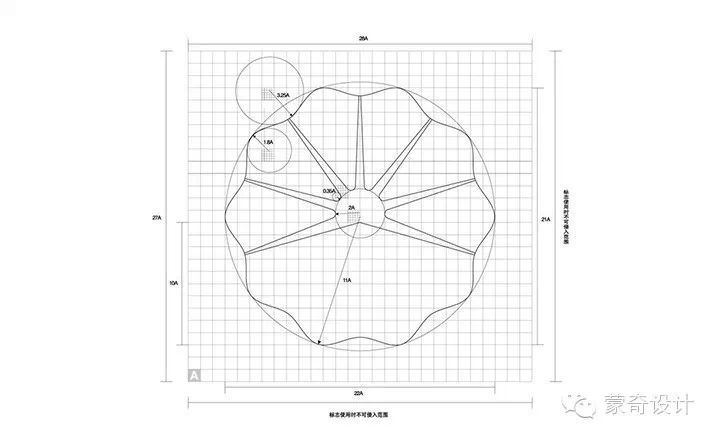

画很多方格子，界定出标志在每个格子里的图形的样子，依此为标准样本。大多应用在 VI 设计、工业，民间的十字绣，还有唐卡的绘制。
2. 几何制图法

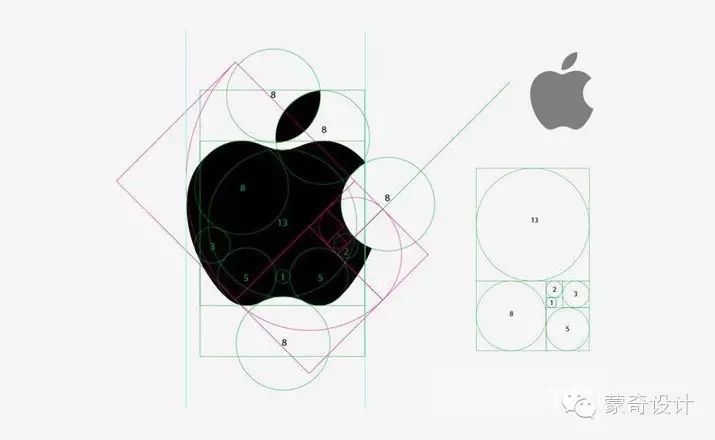

通过不同的圆相切，获得标志的各处曲线、弧度和转折数据，并证明这些数据的必要性和合理性。比如苹果 logo，缺口、叶子、上端凸起和下端凹进，相应圆形直径是一致的。
黄金分割
重点来了，依据参考线作图的目的就是为了做出极具美感便于应用的图标。黄金分割比正是做参考线的依据之一。但一定切记，参考线仅是参考，被神化的 「黄金分割」 也是一样，就是可以方便设计师较为容易的找到成熟合适的比例，虽不一定适合所有的 Logo 设计，但确实它非常通用。任何事物的美感都没有绝对的，切莫迷信于此。
黄金分割为什么美：
在视觉上，黄金分割本质上带来的是和谐——相似、重复、联系，以及变化——运动、活力。
我们观看图像的时候，眼睛和心灵通过将视觉单元整合为一个融合的整体，来组织视觉差异。心灵本能的试图创造秩序以摆脱混乱，以存储信息。艺术组织有七个原则——和谐、变化、平衡、比例、主导倾向、运动和简约。艺术的组织过程就是通过相似将对立方面关联在一起，最后是需要成为一个统一。以线条为例，当一个艺术家运用线条使作品成为整体的时候，艺术家会通过长度、宽度、特征等一种或全部的关联性来创造最终的和谐体。比例虽然是单独列出的一个原则，但我们可以看到黄金分割同时拥有两个特性：和谐、变化。
在摄影构图中，常常用到的构图法则 「三分法」 。即是用到了黄金分割，下图中的四条线就叫黄金分割线，四条线的四个交点就叫黄金分割点。在拍摄时，把画面的主体放在黄金分割点或是黄金分割线上，这样更符合人的审美习惯，以达到突出主体并让画面更协调的目的。
在 AV 封面中，三分法也用得尤其多。例如题图，主体人物在右侧三分线上，而胸部和膝盖都大致在三分点上。这样就能表现女优良好的身体比例，并凸显其 「重要部位」 。

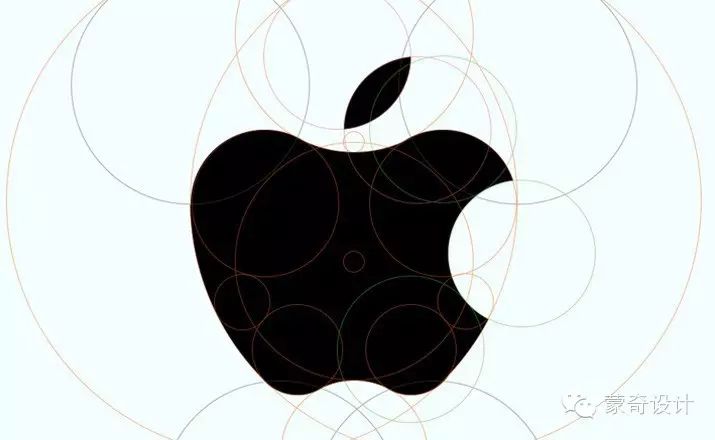

实践为王，苹果的 LOGO 是如何圈出来的
小编按照网上的 CAD 的绘制方法，重新用 PS 绘制，因为苹果官方的 logo 的弧度不是完全按照黄金比例做的 （据作者称是有意而为之，详情：
http://www.quora.com/Apple-company/Does-the-Apple-logo-really-adhere-to-the-golden-ratio/answer/David-Cole#

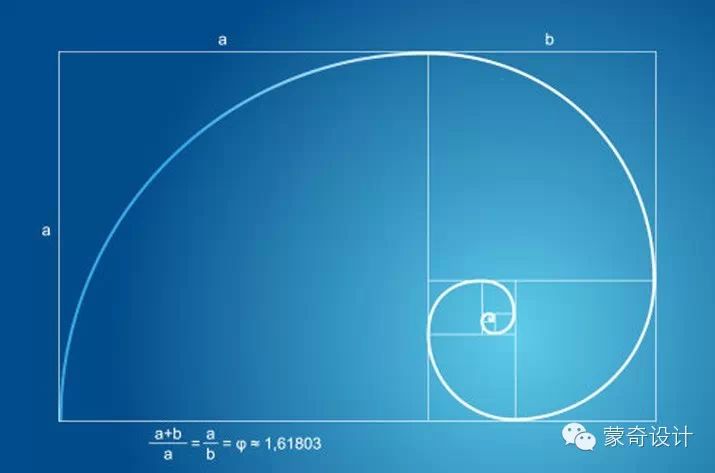

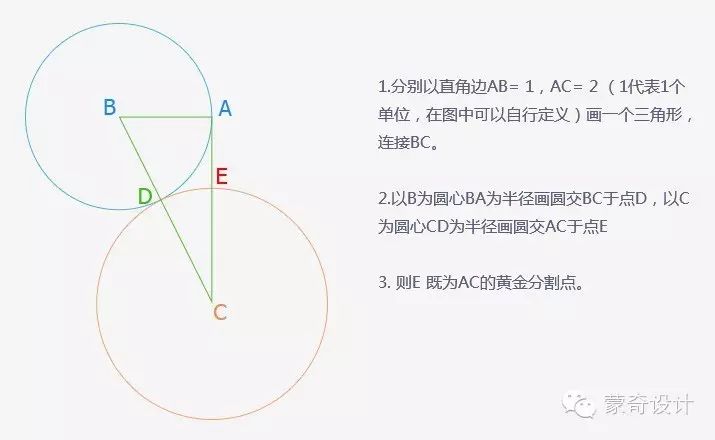

第一步. 首先是做好黄金比例的圆，如果你是完美主义者中的偏执狂，想要得到一个比 0.618 更精确的数字，那么可以按照如下方法找到黄金分割点。
当然，这个精度的偏差在以像素 ps 里，完全可以忽略不计。所以在这里推荐用工具来计算。
此网站有关于黄金比的详细介绍及计算工具：
http://www.mathsisfun.com/numbers/golden-ratio.html

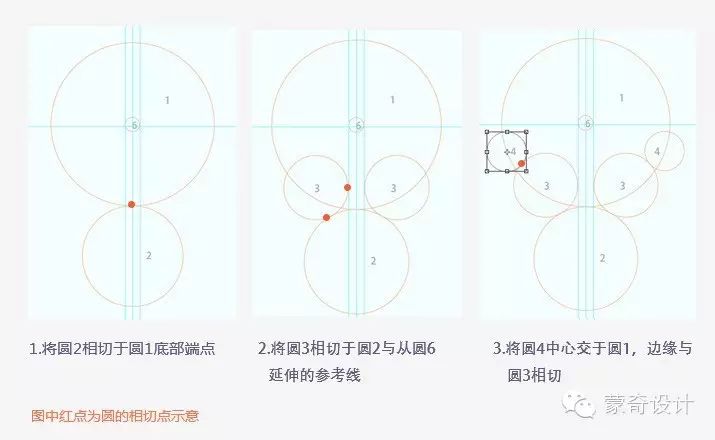

由上数据，画出一个边长为 500px *309px 的矩形 （尽量用路径来画，ps cc 里随便画一形状，在属性面板里输入数值） 在矩形中画一内切圆 1，选中后设置参考线，再画与圆 1 和矩形相切的圆 2，以此类推。关于参考线推荐下图中的插件：GuideGuide 做页面的时候，小编无时不刻不在用它，根本停不下来。

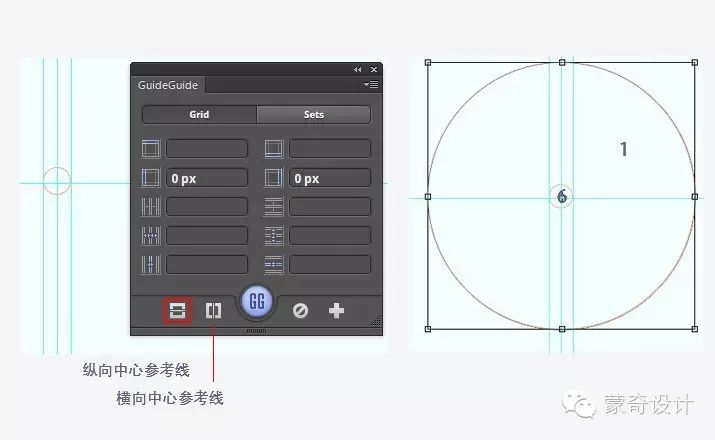

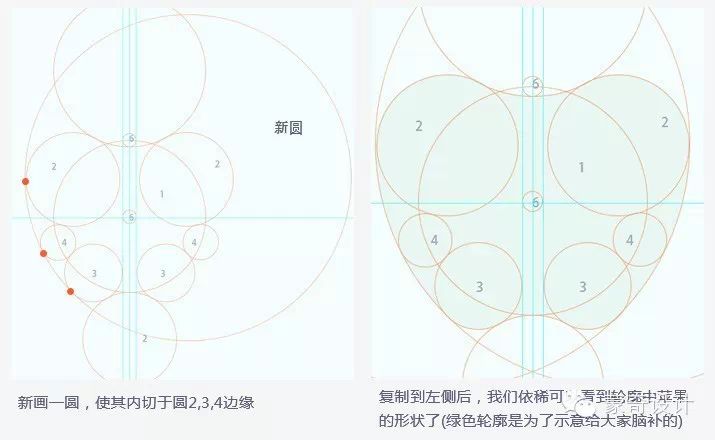

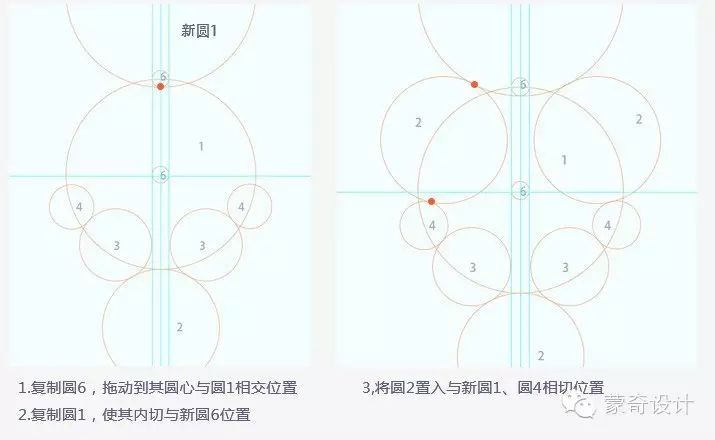

第二步. 以圆 6 为中心，选中后利用 Guide 设置参考线。将圆 1 拖入，与圆 6 为同心圆 （可以 ctrl+t，将中心点对准参考线交界）
注：因为我们要画带参考线的展示图，所以把每个圆置于单独图层，以便形状图层和参考线图层区分。
心急的话，我们可以在此步后，就可以把苹果的形状图层画出来了。由于我要画牛逼闪闪的参考线，所以先不着急，一口气把参考线绘制完。
第六步

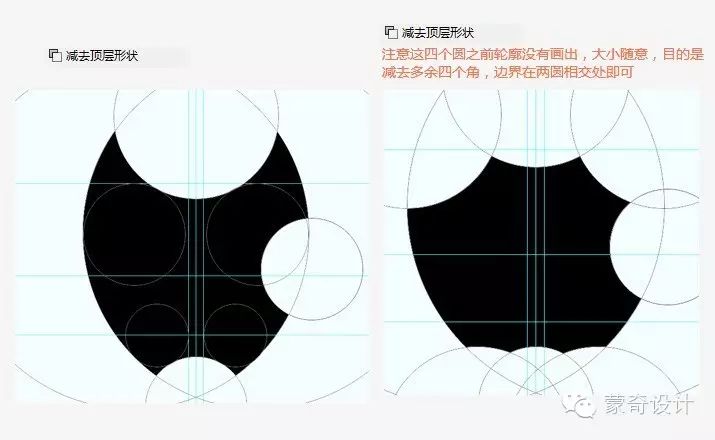

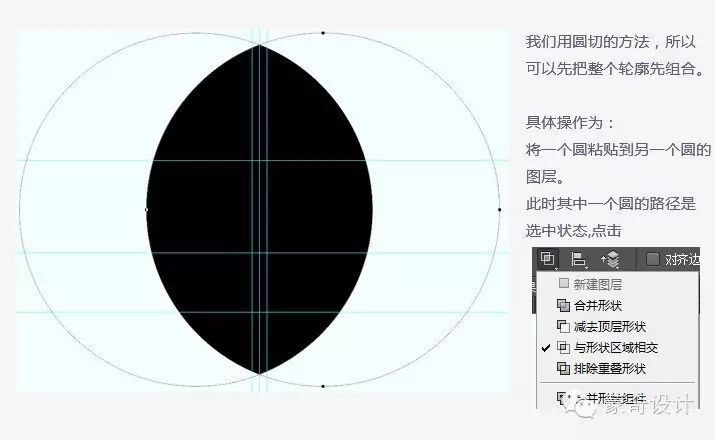

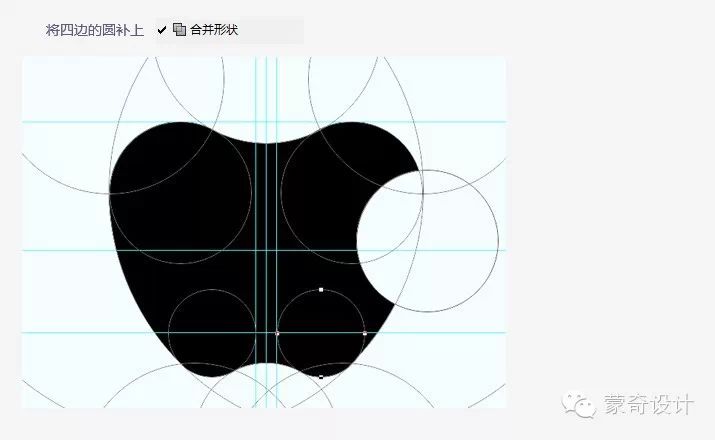

好吧，画到这里小编自己已经凌乱了.. 因为我们要保留线框图，然而实际绘制中是不需要分这么多层的，完全在一个图层里通过路径形状组合来完成，即是如下操作：
如下操作只给图示，不做文字说明
下面画上叶子，方法与上同理，不做描述。

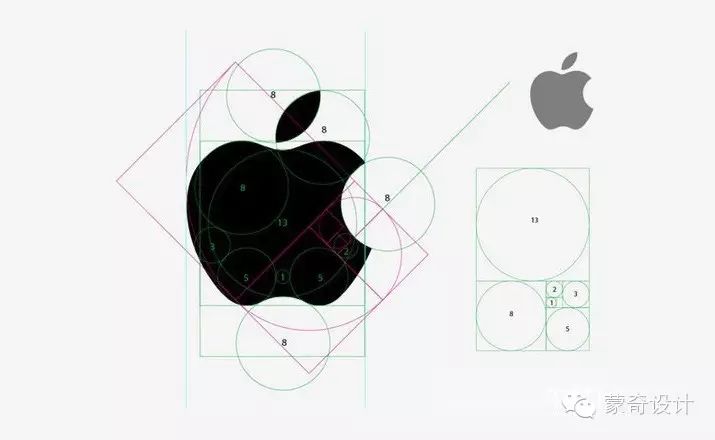

此 logo 是和苹果的官方 logo 有差异的，具体差别请看本文第四张图，但是方法都一样。有兴趣同学可以试试官方的画法。
本文算是初级教程，意在帮助些小设计了解绘制方法，提升自己作品的逼格。但作为一名设计师，一定要踏踏实实，切不可借此忽悠。如有纰漏不足，希望大师们要口下留情，作为一个程序员转销售转动画最后转到做设计，人艰不拆，就不要在意这些细节了！

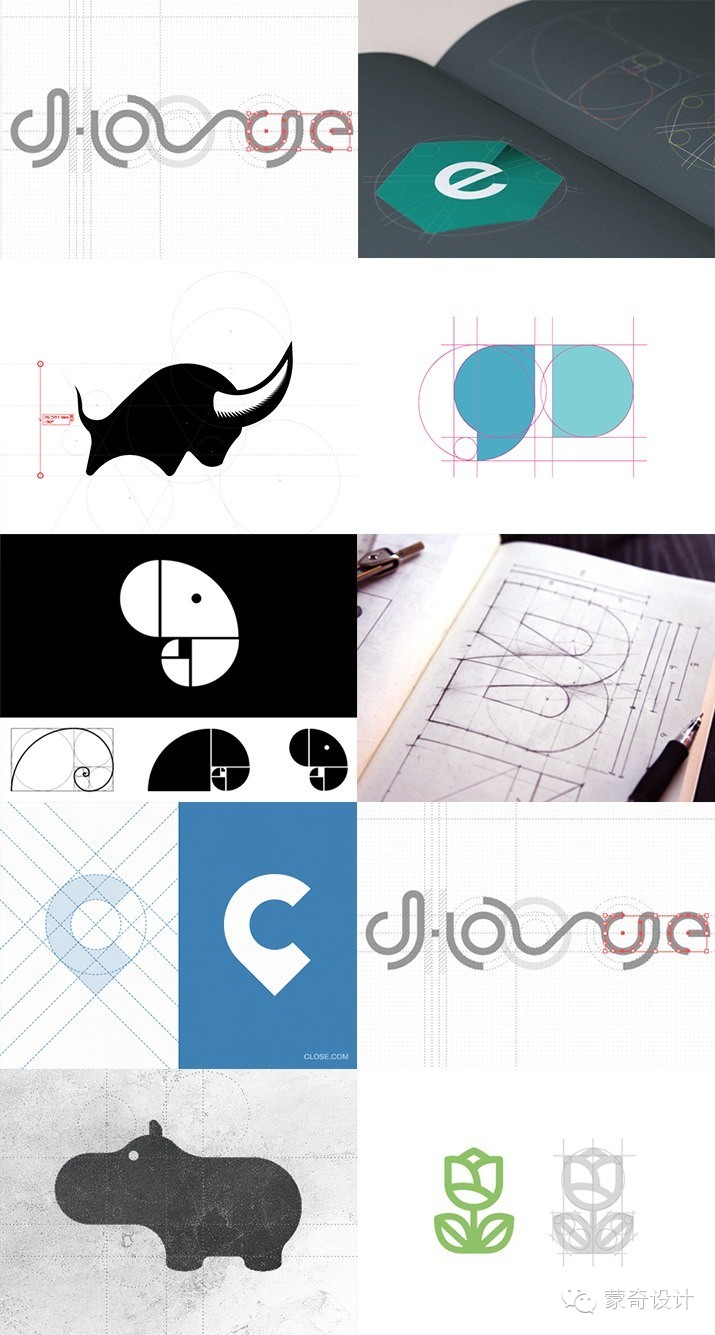

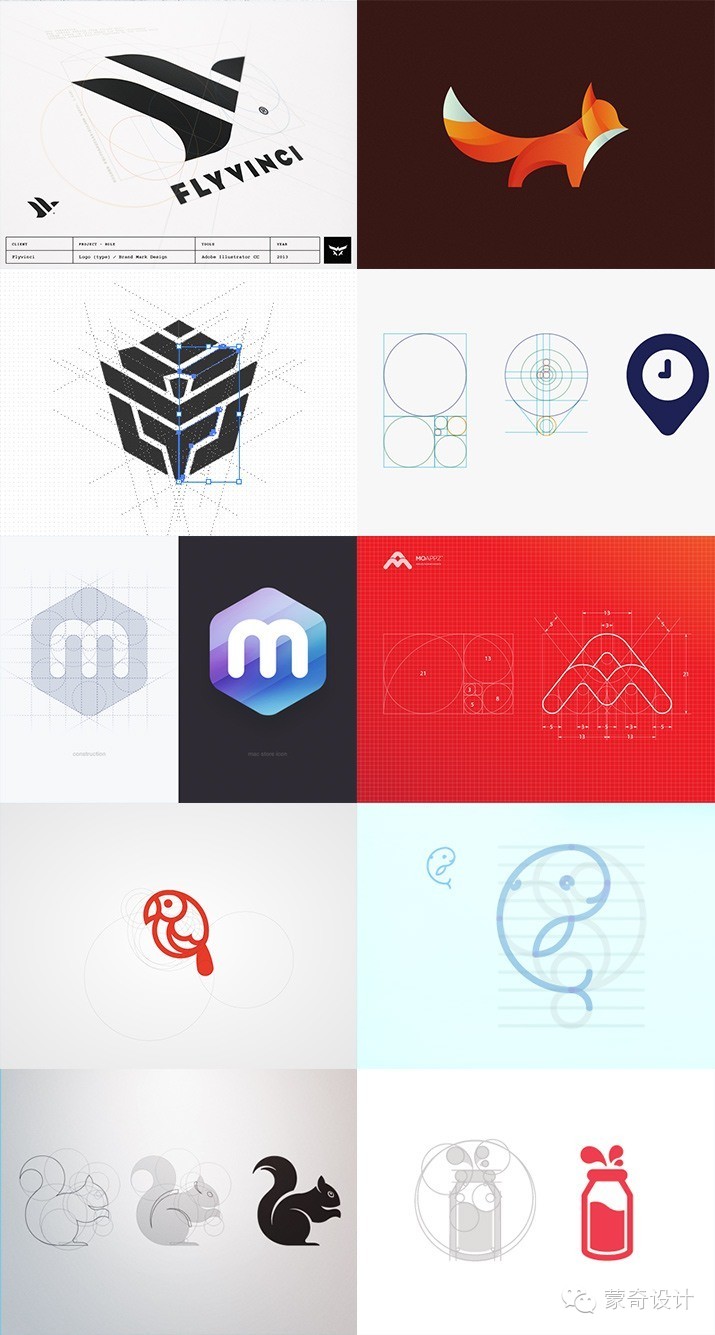

收集了些 db 大湿们的 「手稿」 供大家欣赏原图下载也在上边的云盘链接里。
